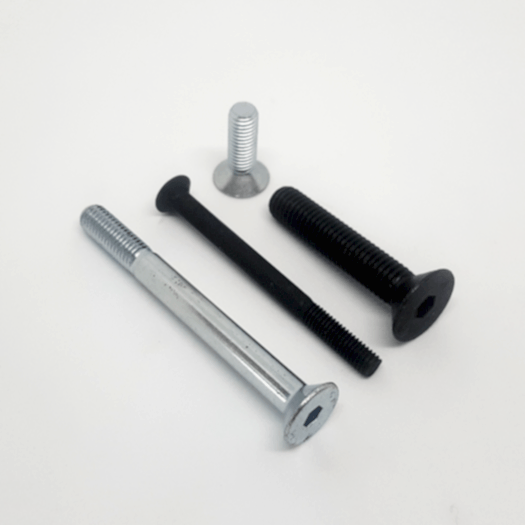

Dın:7991 (8.8) ve (10.9) Kalite Havşa Başlı İnbus Cıvatalar.
Müşteri talebi doğrultusunda Cr+3 Beyaz yada Sarı Çinko Kaplama – Geomet – Dacroment Kaplama imkanı.
Özel Ölçü Sipariş Alınır.
| Anma Çapı | d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diş Adımı | P | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,00 | 2,50 | 2,50 |
| Kafa Yüksekliği | k max. | 2,30 | 2,80 | 3,30 | 4,40 | 5,50 | 6,50 | 7,00 | 7,50 | 8,00 | 8,50 |
| Kafa Çapı | d₂ max. | 8,00 | 10,00 | 12,00 | 16,00 | 20,00 | 24,00 | 27,00 | 30,00 | 33,00 | 36,00 |
| d₂ min. | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 | 23,48 | 26,48 | 29,48 | 32,38 | 35,38 | |
| Soket Genişliği | s | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 10,00 | 12,00 | 12,00 |
| Soket Çapı | e | 2,87 | 3,44 | 4,58 | 5,77 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 |
| Soket Derinliği | t | 1,80 | 2,30 | 2,50 | 3,50 | 4,40 | 4,60 | 4,80 | 5,30 | 5,50 | 5,90 |
| Diş Uzunluğu | b¹ | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 |
| b² | – | – | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | |
| b³ | – | – | – | – | 45 | 49 | 53 | 57 | 61 | 65 |
