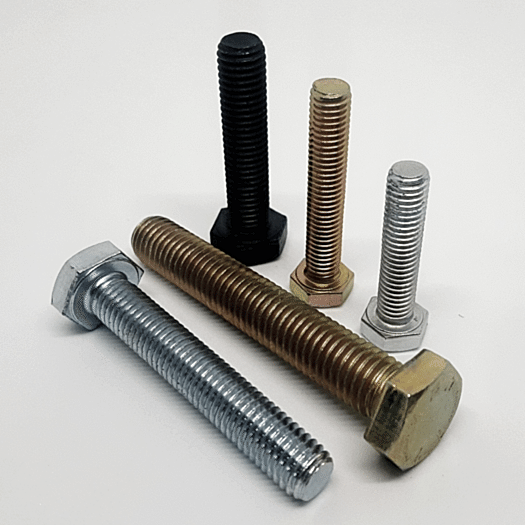

Dın:931 (Yarım diş) ve Dın:933 (Tamdiş) Standartında (6.8)-(8.8)-(10.9)-(12.9) Kalite Cıvatalar.
Müşteri talebi doğrultusunda Cr+3 Beyaz yada Sarı Çinko Kaplama – Geomet – Dacroment – Sıcak Daldırma Galvaniz (SDG-HDG) Kaplama imkanı.
Özel Ölçü Sipariş Alınır.
| Anma Çapı | d | m4 | m5 | m6 | m8 | m10 | m12 | m14 | m16 | m18 | m20 | m22 | m24 | m27 | m30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diş Adımı | P | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,00 | 2,50 | 2,50 | 2,50 | 3,00 | 3,00 | 3,50 |
| Kafa Yüksekliği | k norm. | 2,8 | 3,5 | 4,0 | 5,3 | 6,4 | 7,5 | 8,8 | 10,0 | 11,5 | 12,5 | 14,0 | 15,0 | 17,0 | 18,7 |
| k max. | 2,68 | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | 8,62 | 9,82 | 11,28 | 12,28 | 13,78 | 17,78 | 16,65 | 18,28 | |
| k min. | 2,92 | 3,65 | 4,15 | 5,45 | 6,58 | 7,68 | 8,98 | 10,18 | 11,72 | 12,72 | 14,22 | 15,22 | 17,35 | 19,12 | |
| Anahtar Ağzı | s | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 |
| Köşegen | e | 7,66 | 8,79 | 11,05 | 14,38 | 18,90 | 21,10 | 24,49 | 26,75 | 30,14 | 33,53 | 35,72 | 39,98 | 45,20 | 50,85 |
| Diş Uzunluğu | b¹ | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 |
| b² | – | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | |
| b³ | – | – | – | – | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 |
